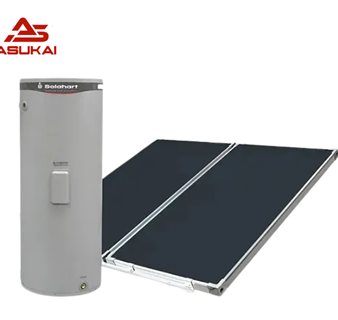

Solahart Streamline 322MLV (Hệ NN NLMT Solahart tách rời)

1. Giới thiệu về máy nước nóng năng lượng mặt trời Solahart Streamline dạng bồn tách tấm.

• Máy nước nóng năng lượng mặt trời Solahart Streamline 320L kiểu tách rời vẫn có sẵn các tấm thu nhiệt để hấp thụ ánh sáng mặt trời để làm nóng nước. Bơm tuần hoàn sẽ giúp năng lượng mặt trời truyền vào nước khi chúng di chuyển qua các tấm thu nhiệt, sau đó nước nóng được lưu trữ trong bình chứa MDV lắp dưới đất.
• Solahart Streamline 320L còn tích hợp sẵn bộ gia nhiệt tăng cường được tích hợp sẵn trong bình chứa để đảm bảo khi điều kiện thời tiết ít hoặc không có nắng để bảo đảm và duy trì nguồn cung nước nóng không bị gián đoạn. Thậm chí, Solahart còn có dòng máy tích hợp gia nhiệt điện và có thể lắp bên trong nhà của bạn. Điều này sẽ giúp hạn chế tối đa tác động trực quan của năng lượng mặt trời.

2. Cơ chế hoạt động của máy nước nóng năng lượng mặt trời Solahart Streamline 320L .

2.1. Bơm tuần hoàn của Solahart Streamline 320L.

• Hệ thống máy nước nóng năng lượng mặt trời Solahart Streamline 320L được thiết kế theo kiểu tách rời mạch hở, bộ phận bơm tuần hoàn giúp nước được luân chuyển từ bình chứa được lắp đặt dưới đất qua các tấm thu nhiệt.
• Bơm tuần hoạt sẽ hoạt động theo nguyên lý gia tăng nhiệt độ, nguyên lý này xảy ra khi mặt trời làm nóng nước trong các tấm thu nhiệt. Bơm tuần hoàn có nhiệm vụ chuyển nước nóng hơn trong các tấm thu nhiệt L đi qua ống nóng để đến bình chứa.
• Ngược lại, nước có nhiệt độ thấp hơn trong bình chứa được luân chuyển đến các tấm thu nhiệt L qua ống lạnh để tiếp tục quá trình làm nóng nước bằng bức xạ mặt trời.
• Bơm tuần hoàn được điều khiển bởi 2 yếu tố:

• Đầu ra của tấm thu năng lượng mặt trời có lắp bộ cảm biến nóng. Chúng có tác dụng đo nhiệt độ nước ở đầu ra của bộ thu bức xạ năng lượng mặt trời.
• Ngược lại là cảm biến lạnh, chúng có nhiệm vụ đo nhiệt độ đầu ra của nước ở đáy bình chứa.

2.2. Cách thức vận hành của Solahart Streamline 320L.

• Nước được làm nóng trong các tấm thu năng lượng mặt trời, hiện tượng này sẽ làm nhiệt độ ngày cao hơn và sẽ kích hoạt bộ phận bơm tuần hoàn. Thiết bị bơm tuần hoàn của Solahart Streanline được kích hoạt bất cứ lúc nào khi xảy ra hiện tượng nước trong tấm thu nhiệt có nhiệt độ cao hơn nước bên trong bình chứa.
• Như đã trình bày bên trên, Bơm tuần hoàn có nhiệm vụ chuyển nước nóng hơn từ các tấm thu nhiệt qua ống nóng vào bình chứa và ngược lại, nước mát hơn trong bình chứa đi qua ống lạnh để tiếp tục được làm nóng.
•  Quá trình này diễn ra liên tục khi năng lượng và bức xạ mặt trời có sẵn và bình chứa đang có nước cần được làm nóng. Khi nhiệt độ nước dao động từ 70 đến 75*C, bơm tuần hoàn sẽ tạm dừng hoạt động.
• Trong trường hợp lượng bức xạ bên ngoài môi trường giảm đi, Ví dụ như thời tiết giông bão, trời dày đặc mây hoặc hoàng hôn chiều tà và nước trong bình chứa không nhận được nhiệt năng từ các tấm thu nhiệt cũng sẽ làm bơm tuần hoàn tạm thời được nghỉ ngơi. Sau đó, máy nước nóng chuyển sang trạng thái chờ.

2.3. Hoạt động quá nhiệt của máy nước nóng năng lượng mặt trời Streamline.

• Máy nước nóng năng lượng mặt trời Solahart Streamline 320L có sẵn các bộ thu nhiệt với tấm hấp thụ bức xạ bằng nhôm sơn đen tĩnh điện giúp cung cấp hiệu quả tốt nhất ở các khu vực có biên độ dao động năng lượng mặt trời từ thấp đến cao.
• Giảm lượng nước quá nóng hoặc bị ứ đọng trong các tấm thu nhiệt là mục đích chính của hoạt động quá nhiệt. Trong trường hợp nước nóng đạt đủ tiêu chuẩn, bơm tuần hoàn sẽ tạm thời không hoạt động nhưng các tấm thu nhiệt vẫn tiếp tục làm nhiệm vụ hấp thụ nhiệt từ mặt trời.
• Trường hợp khi nước nóng bị ứ đọng tại các tấm thu nhiệt, nhiệt độ của chúng rất lớn. Khi đó bơm tuần hoàn một lần nữa được kích hoạt để chuyển nhiệt lượng bổ sung này sang bình chứa, và đương nhiên khi nhiệt độ nước trong các tấm thu nhiệt giảm, bơm tuần hoàn lại trở về trạng thái nghỉ.

3. Các bộ phận quan trọng của máy nước nóng năng lượng mặt trời Solahart Streamline 320L.

3.1. Bồn chứa năng lượng mặt trời.

• Mã sản phẩm: 320MDV   -     Dung tích: 320 lít.
• Trọng lượng khi chưa có nước là 92kg, khi trong bình chứa đầy nước sẽ có trọng lượng 418kg.
• Máy nước nóng Solahart Streamline 320L có thể lắp đặt được cả trong nhà và ngoài trời.
• Chiều cao: 1.640m, chiều rộng: 0,640m, sâu 0.680m.

  3.2. Thông số kỹ thuật điện trở máy nước nóng lạnh Solahart Streamline.

• Đồng là chất liệu để tạo lên thiết bị gia nhiệt điện trở.
• Mức điện áp cung cấp: 240V 50hz.
• Ngoài ra sản phẩm còn có đi kèm thêm phụ kiện nén năng lượng mặt trời DN15.

3.3. Thông số kỹ thuật tấm thu nhiệt của máy nước nóng năng lượng mặt trời.

- Diện tích tấm thu nhiệt là 1,87m2. Chứa được dung tích 1,2l nước.

• Dài: 1,943m; Rộng: 1,027m; Cao: 0,083m.
• Bề mặt của chúng được sơn tĩnh điện màu đen và có chức năng hấp thụ bột polyester. Chất liệu ống dẫn nước làm bằng đồng.
• kính cường lực dày 3.2mm, Áp suất nén 1000 kPa.

4. Cách lắp đặt máy nước nóng năng lượng mặt trời Solahart Steamline 320L.

4.1. Lắp tấm thu nhiệt Solahart streamline 320L.

• Các tấm thu nhiệt nên chọn các hướng tối ưu để tối đa hoá lượng nhiệt thu được, cụ thể là Hướng Bắc (ở bán cầu Nam) hoặc hướng chính nam nếu ở bán cầu Bắc. Bạn nên kiểm tra các hướng bằng la bàn hoặc các thiết bị phù hợp khác.
• Cũng để tối đa lượng nhiệt hấp thụ, các tấm thu nhiệt của máy nước nóng năng lượng mặt trời Solahart Streamline 320L nên có độ nghiêng. Con số này tương đương với 90% đến 100% góc vĩ độ tại nơi được lắp đặt trong phạm bi 60* của hướng chính Nam hoặc bắc; hoặc có thể trong khoảng 10 đến 20* nếu các tấm thu nhiệt đặt trong khoảng dao động 60* đến 90* từ hướng tối ưu hiệu suất.

4.2. Lắp đặt bộ gia nhiệt bổ sung cho Solahart Streamline 320L.

• Bên trong hộp công tơ điện máy nước nóng năng lượng mặt trời Solahart Streamline 320L sẽ lắp thêm một công tắc cách điện để gia nhiệt bằng cách bổ sung thêm điện.
• Trong trường hợp bị thiếu năng lượng bức xạ của mặt trời như giông bão, trời nhiều mây hay mùa đông thì bộ gia nhiệt sẽ có tác dụng làm nóng nước thay cho các tấm thu nhiệt. Bộ gia nhiệt bổ sung chỉ được kích hoạt khi nguồn điện được đấu sẵn ở bảng điều khiển và những thời điểm cần gia nhiệt thêm.
• Bộ gia nhiệt bổ sung sẽ được ngắt khi nhiệt độ nước trong bình chứa đạt đến mức yêu cầu của bộ điều chỉnh nhiệt. Trong trường hợp nước bị nguội đi, bộ gia nhiệt bổ sung một lần nữa được kích hoạt lại.

4.3. Lắp đặt đường ống nước nóng và ống nước lạnh cho Solahart Streamline 320L.

• Không nên lắp đặt các đường ông vượt quá độ dài được Solahart khuyến nghị trong bảng dưới đây:

• Một số lưu ý:

• Với mỗi lần uốn cong thêm 90*, bạn nên cắt giảm tổng chiều dài ống tối đi đi 500mm
• Nếu muốn bổ sung thêm, mỗi mét chiều dài ống, bạn nên giảm đi 2 lần số lần uốn 90*

4.4. Độ cao tối đa tấm thu nhiệt của máy nước nóng năng lượng mặt trời Solahart Streamline 320l.

• Chiều cao tối đa của hệ thống máy nước nóng năng lượng mặt trời Solahart Streamline 320L được tính từ bộ phận bơm tuần hoàn đến đỉnh đầu của tấm thu nhiệt, và cũng được tính bởi tổng chiều dài đường ống tối đa mà Solahart đưa ra khuyến nghị cho hệ thống và áp suất cấp nước.
• Đương nhiên không nên lắp đặt vượt quá chiều dài tối đa được khuyến nghị của mạch thu nhiệt và chỉ số 200 kPa là áp suất cấp nước tối thiểu bắt buộc phải có sẵn ở đầu vào. Nếu không tuân thủ khuyến nghị này, chắc chắn hiệu suất không đạt được mức tối đa khó hoặc không khí sẽ khó bị làm sạch bởi mạch thu nhiệt
• Lắp đặt đầu cảm biến nóng




• Lắp đặt đầu cảm biến lạnh (hình ảnh)

4.5. Kết nối nước cho hệ thống vận hành Solahart Streamline 320L.

• Dưới đây sẽ là tham số kết nối:

• Kết nối nước nóng: Rp ¾
• Kết nối nước lạnh: Rp ¾
• Kết nối ống nóng năng lượng mặt trời: Khớp nối DN15 nối với van 3 chiều
• Kết nối ống lạnh năng lượng mặt trời: Khớp nối DN15 vào đường ống đầu ra của bơm tuần hoàn
• Kết với với van an toàn: Rp ½
• kết nối van 3 chiều: Khớp nối DN 15

4.6. Kết nối điện cho hệ thống vận hành Solahart Streamline 320L.

• Kết nối thẳng vào nguồn điện xoay chiều 1 pha 220V -240V 50Hz
• Dưới đây là bảng công suất tiêu thị của hệ thống:

Bảng công suất tiêu thụ của hệ thống

4.7. Những lưu ý khi vận hành máy nước nóng năng lượng mặt trời Solahart Streamline 320L.

• Tuyệt đối không bật nguồn điện cho bình chứa và bộ điều khiển, chỉ được bật khi máy nước nóng đầy nước và các chỉ số được đo đạc cẩn thận, phù hợp với các khuyến nghị
• Dưới đây là bảng đèn báo hiệu hoạt động bộ giám sát năng lượng cho Solahart Streamline 320L.

• Bộ điều khiển năng lượng mặt trời được đặt cạnh bộ giám sát có đèn LED xanh và Đỏ
• Đèn LED xanh được ký hiệu là “SOLAR”, cho chúng ta biết chế độ đang vận hành của máy nước nóng năng lượng mặt trời Solahart Streamline 320L và LED đỏ được ám chỉ là “ATTENTION”, nghĩa là các lỗi đang tiền ảnh trong quá trình vận hành
